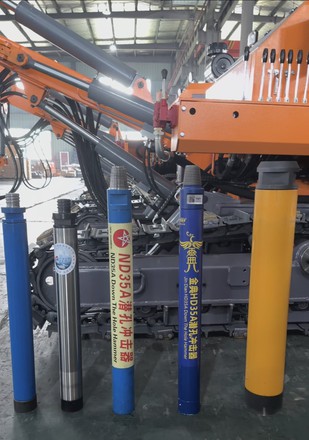

ที่ลง-ค้อนรู (DTH)คือ "หัวใจแห่งพลัง" ของระบบการขุดเจาะ แกนหลักด้านเทคนิคอยู่ที่การแปลงพลังงานของของเหลวแรงดันสูง-ให้เป็นพลังงานกลกระแทกอย่างมีประสิทธิภาพ ค้อนสมัยใหม่มักใช้การออกแบบควบคุมตัวเองแบบไม่มีวาล์ว- เพื่อให้เกิดการถ่ายโอนพลังงานที่เหมาะสมที่สุดผ่านการประสานงานที่แม่นยำของลูกสูบและกระบอกสูบ
I. ระบบโครงสร้างหลัก
หน่วยแปลงพลังงาน: ลูกสูบผลิตขึ้นโดยใช้วัสดุไล่ระดับ โดยมีโลหะผสมทังสเตนคาร์ไบด์ฝังอยู่ในส่วนหัว การกำหนดค่าน้ำหนักได้รับการปรับให้เหมาะสมผ่านการจำลองแบบไดนามิก เพื่อให้มั่นใจถึงประสิทธิภาพการถ่ายโอนพลังงานมากกว่า 90%
ระบบควบคุมการกระจายอากาศ: ใช้การออกแบบทางเดินอากาศรูปทรงวงแหวน- ซึ่งช่วยลดการสูญเสียแรงดันได้ถึง 40% เมื่อเทียบกับการออกแบบแบบดั้งเดิม และรองรับช่วงแรงดันในการทำงานที่กว้าง 0.7–3.5 MPa
ระบบรับประกันการซีล: โครงสร้างการซีลโพลียูรีเทนสาม-ชั้น รวมกับช่องหล่อลื่นแบบพิเศษ ช่วยให้มั่นใจได้ว่าไม่มีการรั่วไหลภายใต้สภาวะการทำงานสูงถึง 120 องศา
ครั้งที่สอง กระบวนการหลักการทำงาน
เมื่ออากาศอัดที่ 8–35 บาร์เข้าสู่กระบอกสูบ มันจะขับเคลื่อนลูกสูบขนาด 8–15 กก. เพื่อเร่งความเร็วผ่านหลักการลูกสูบส่วนต่าง:
ระยะชักกลับ: แก๊สดันลูกสูบขึ้นไปยังตำแหน่งที่กำหนดไว้ (ระยะชัก: 80–120 มม.)
ขั้นกักเก็บพลังงาน: อุปกรณ์กระจายอากาศจะเปลี่ยนเส้นทางของอากาศ และลูกสูบจะเร่งความเร็วลงด้านล่างภายใต้การกระทำร่วมกันของแรงโน้มถ่วงและความดันอากาศ
ขั้นกระแทก: ลูกสูบกระแทกก้านสว่านด้วยความเร็ว 12–25 ม./วินาที โดยส่งพลังงานกระแทกเพียงครั้งเดียวที่ 300–1,500 จูล
การกำจัดไอเสียและการตัด: คลื่นสะท้อนที่เกิดขึ้นในขณะที่กระแทกจะผลักดันให้มีการตัดหินออกจากรูผ่านช่องอากาศของสว่าน
III.ค้อนการบำรุงรักษาและการซ่อมแซม
ค้อน DTH มักถูกจัดประเภทเป็นประเภทแรงดันต่ำ-, แรงดันปานกลาง- และแรงดันสูง- เพื่อให้ตรงตามข้อกำหนดของสถานที่ปฏิบัติงานต่างๆ และสอดคล้องกับความต้องการด้านความสามารถของเครื่องอัดอากาศ ในทำนองเดียวกัน ความสามารถในการเปลี่ยนชิ้นส่วนภายในและขั้นตอนการบำรุงรักษาจึงคล้ายกันเป็นส่วนใหญ่
ค้อนแรงดันต่ำ- และปานกลาง-ประกอบด้วยส่วนประกอบที่เป็นพลาสติกหลายชนิด เช่น แหวนซีล หลังจากใช้งานเป็นเวลานาน ซีลเหล่านี้อาจเคลื่อนตัวหรือเสียรูปหรือเสียหายภายใต้กระแสลมที่สูงจากคอมเพรสเซอร์ขนาดใหญ่ จำเป็นต้องถอดแยกชิ้นส่วนและตรวจสอบชิ้นส่วนที่มีแนวโน้มสึกหรอเหล่านี้-เป็นประจำเพื่อเปลี่ยนหรือปรับแต่ง
ในทางกลับกัน ค้อนแรงดันสูง-มีส่วนประกอบเป็นโลหะภายใน เพื่อป้องกันการเสียดสีแห้งระหว่างชิ้นส่วนเหล่านี้ จำเป็นต้องมีการบำรุงรักษาน้ำมันหล่อลื่นเป็นประจำเพื่อยืดอายุการใช้งานและลดต้นทุนการบำรุงรักษา ค้อนแรงดันต่ำ-สามารถหล่อลื่นผ่านเครื่องกำเนิดละอองน้ำมันที่รวมอยู่ในเครื่องจักร ซึ่งจะส่งละอองน้ำมันผ่านการไหลของอากาศ
